三星平泽超级晶圆厂：AI内存争夺战前线

编者按：当外界把目光集中在GPU时，真正决定AI算力能否持续扩张的，往往是处理器旁边那一摞摞高带宽内存。MIT Technology Review记者探访三星平泽园区，揭示AI热潮如何重塑半导体制造的地理与节奏。

AI把内存推到舞台中央

生成式AI模型需要海量参数与高速数据吞吐。GPU负责并行计算，但若没有足够快、足够宽的内存带宽，算力会被“内存墙”卡住。所谓HBM，是把多层DRAM芯片垂直堆叠，并通过硅通孔与处理器封装在一起，从而在有限面积内提供远高于传统内存的带宽。每一块高端AI加速卡背后，都对应着复杂的DRAM堆叠、先进封装与测试流程。因此，AI竞赛不仅是GPU设计竞赛，也是内存产能、良率和封装能力的竞赛。

这正是三星建设平泽半导体枢纽的背景。据MIT Technology Review报道，为满足AI带来的内存需求，三星在韩国平泽打造大型制造综合体。园区内已有三座晶圆厂全天候运转，第四座即将上线。对一座先进晶圆厂而言，24小时运转意味着巨额资本开支必须被持续需求填满；而第四座工厂的投产，则被视为三星押注AI内存长期增长的关键动作。

平泽：24小时运转的超级园区

平泽园区位于韩国京畿道，是三星半导体布局的核心基地之一。把多座晶圆厂集中在一个园区，有利于共享水、电、化学品供应和物流体系，也方便研发与量产之间的快速迭代。报道所呈现的场景并不浪漫：无尘车间、自动化物料搬运、精密设备与大量工程师轮班，构成一座持续吞噬资本与技术的“算力基础设施工厂”。

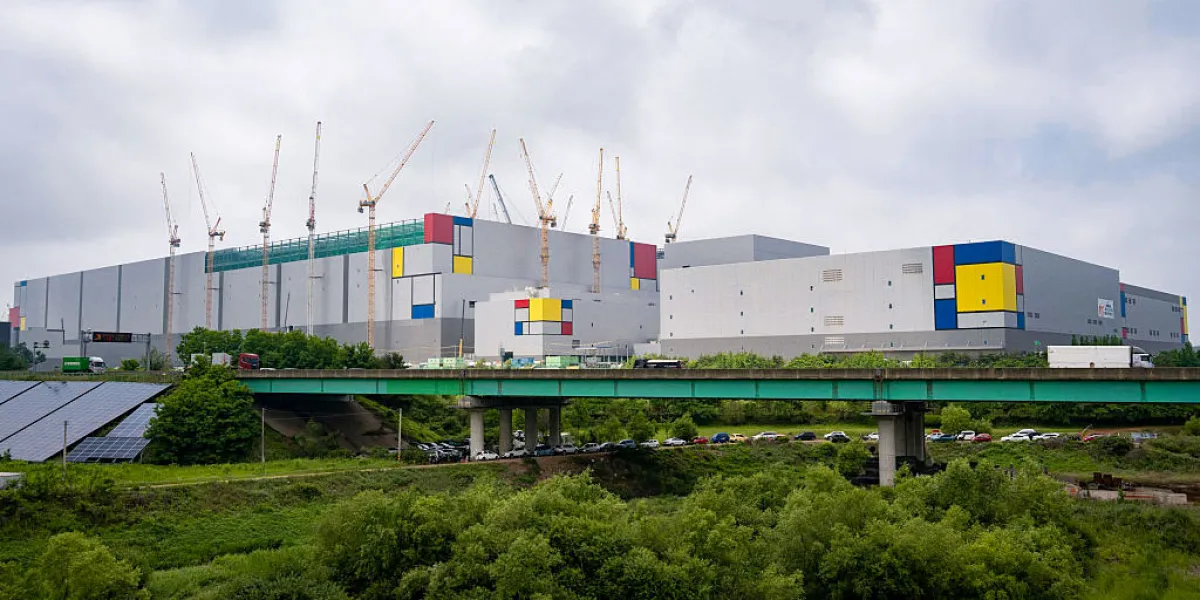

生成式AI模型运行在强大的GPU上，而GPU依赖与处理器封装在一起的专用内存芯片堆叠。为满足不断增长的内存需求，三星正在平泽建设大型半导体制造综合体。

从产业逻辑看，平泽的意义不止于“多建几座厂”。AI内存的扩产周期长、良率爬坡难，一旦需求预测失误，代价极高。三星选择在单一大型园区内滚动扩产，既是为了规模效应，也是为了在客户认证、工艺切换和产能调配之间保留弹性。

HBM与先进封装成为胜负手

在AI内存市场，HBM是当前最受关注的品类。它要求DRAM厂商不仅会造存储颗粒，还要掌握堆叠、封装、测试与散热等一系列环节。SK海力士凭借先发优势在HBM市场占据领先地位，三星则试图通过产能、制程与封装整合追赶。平泽新增产能能否顺利转化为合格HBM产品，取决于良率、客户验证和交付能力，而不仅是厂房面积。

另一个容易被忽视的维度是先进封装。AI处理器需要将GPU裸片与多颗HBM堆栈集成在同一封装内，信号完整性、功耗与散热都提出严苛要求。晶圆制造与封装测试之间的协同，正成为半导体公司新的竞争门槛。三星同时拥有存储、代工和封装能力，理论上具备“一站式”优势，但如何把内部资源变成客户可用的稳定方案，仍是执行层面的考验。

三星的追赶与全球供应链博弈

平泽扩产也折射出全球AI供应链的紧张。云厂商和AI芯片公司都在提前锁定内存产能，HBM供应一度成为高端GPU出货的瓶颈。对韩国而言，半导体出口与先进制造就业举足轻重；对美国、中国和欧洲的AI基础设施计划而言，韩国内存工厂的投产节奏同样会影响算力成本。

不过，扩产并不等于胜利。AI需求虽然强劲，但存储行业历史上多次经历“扩产—过剩—价格下跌”的周期。三星需要在满足客户紧迫需求与控制资本开支之间取得平衡。与此同时，竞争对手也在扩产，技术路线还可能随AI模型架构变化而调整。平泽第四座晶圆厂能否按计划爬坡，将成为观察三星AI内存战略成色的重要窗口。

从晶圆厂看AI基础设施的真实成本

走进平泽这样的园区，人们更容易理解AI热潮的物理基础：模型训练与推理并非只发生在云端，它背后是电力、水、洁净室、精密设备和全球供应链的长期投入。GPU是耀眼的明星，但内存堆叠和先进封装才是让明星真正运转的底座。三星的巨型枢纽提醒我们，AI竞争最终会落到制造能力、良率与交付这些不性感却决定成败的环节上。

本文编译自MIT Technology Review。
